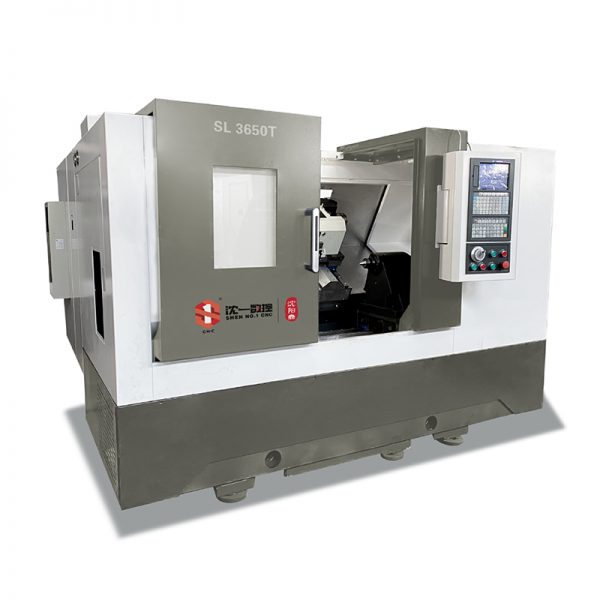

SL3650T斜床身数控车床

SL3650T斜床身数控车床

满足95%以上工件加工的

高性价比畅销机型

SL 3650T SERIES

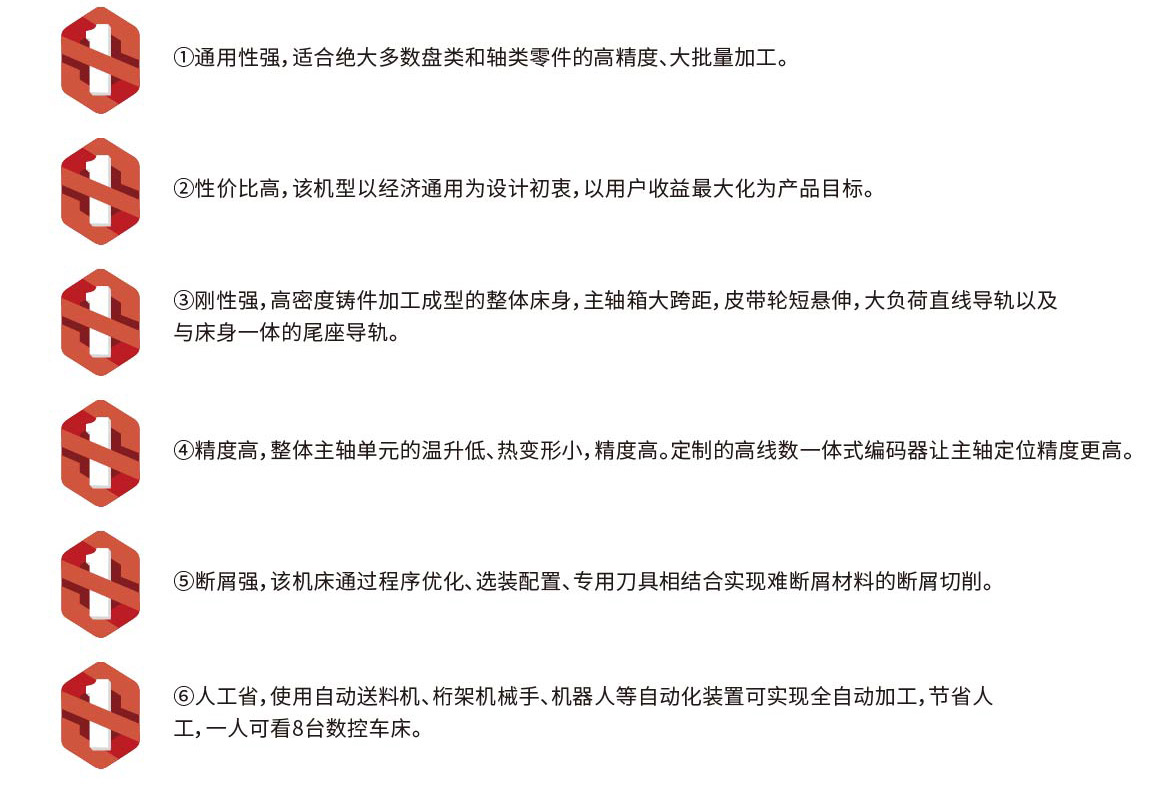

产品特点

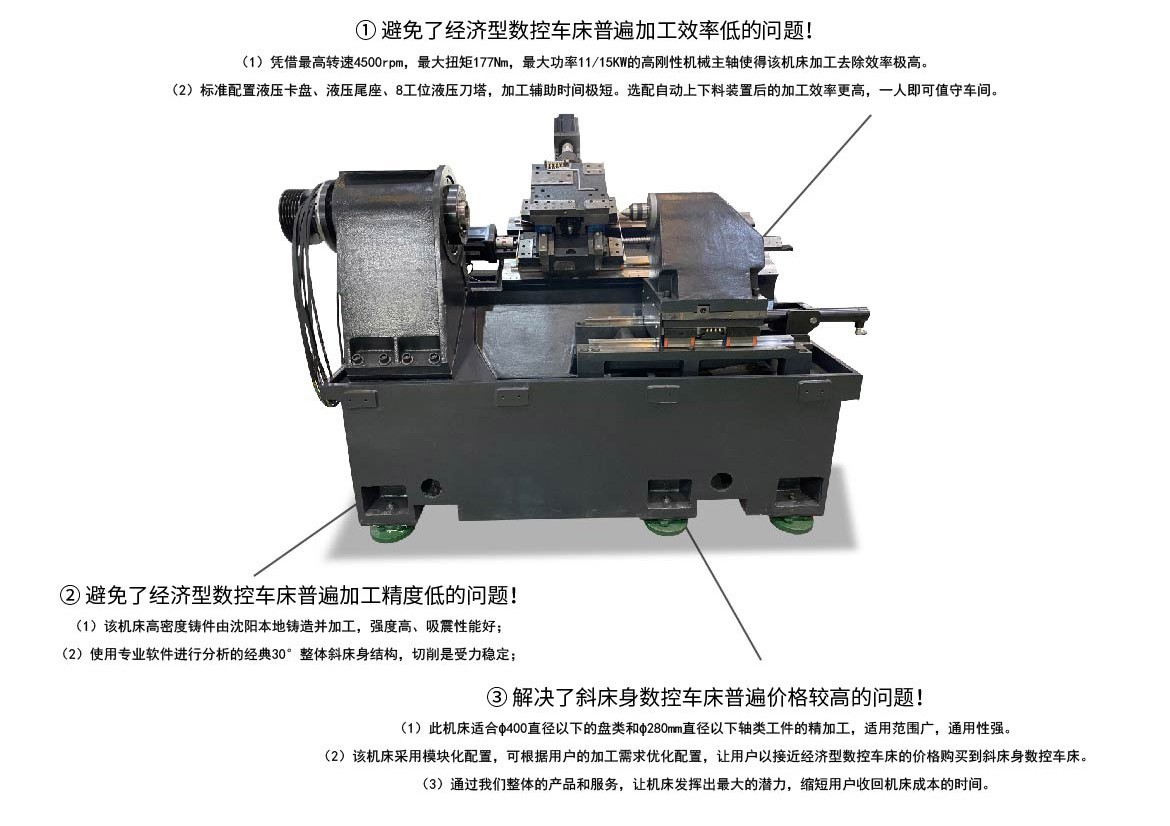

SL3650T 产品关键部件图示 Key Components━━

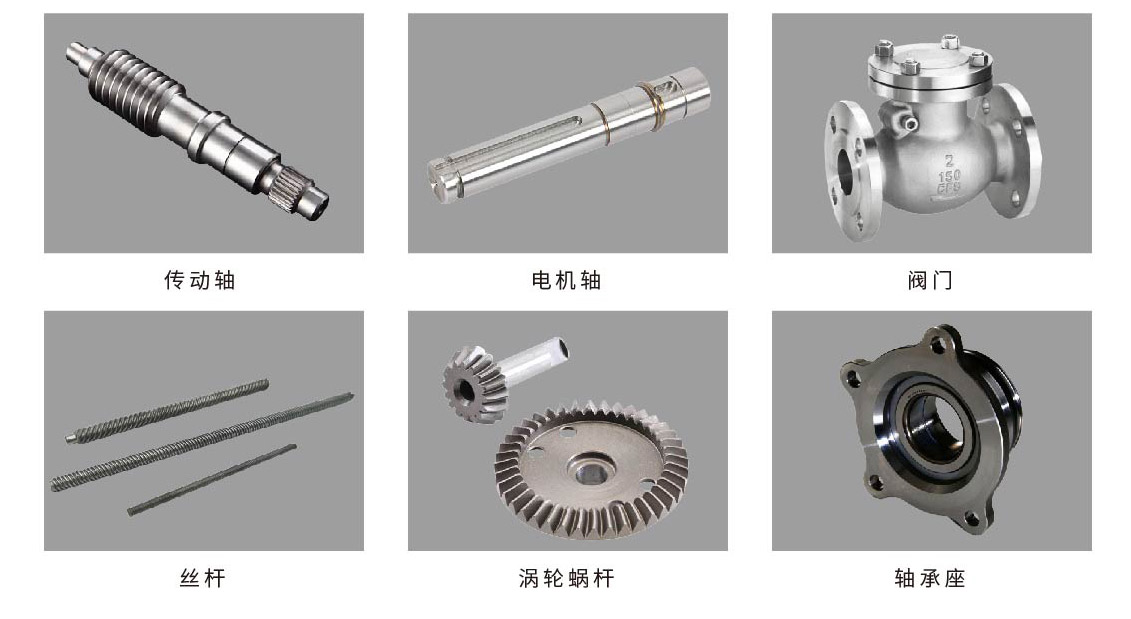

典型工件

利用轴向、径向、角度以及Y轴等多轴加工,可实现工序高度集成,复杂工件也能一次装夹完成全部加工。

可以稳定且精确加工如下工件:

盘类和短轴类工件:如轴承、凸轮轴、活塞、球笼、壳体、齿轮……

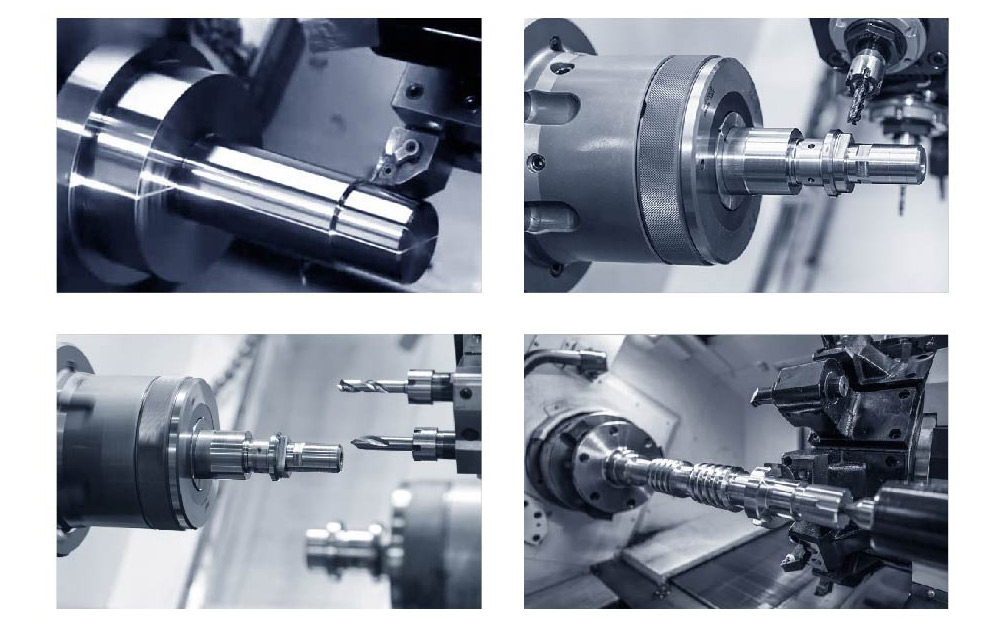

解决方案

基于制造业升级对复合加工提出的更高要求,

得益于我们在金属切削领域的丰富经验和中高端数控机床的研发制造能力,

通过在汽车零部件、医疗器械、军工等行业的实践操作,

我们积累了大量提高复杂工件切削效率的整体解决方案。



在车削方面:

在保证精度稳定性的同时,我们与用户共同优化刀具布局和程序编写,缩短非车削时间,发挥机床最大潜力。

在铣削方面:

我们应用三维软件模拟加工,避免各项干涉,计算加工节拍,并通过可靠的硬件配置保证复合加工效率和精度。

在钻孔和攻丝方面:

我们根据精度要求选择适配的硬件,并凭借出众的电气调试能力,让客户以较低的投入获取更高的效益。

产品优势

参数配置

SL3650T 标准配置 Standard Configuration━━

序号名称SL3650T产地
1数控系统广数980TC3系统国产
2驱动广数伺服驱动国产
3丝杠国产丝杠国产
4导轨国产导轨国产
5夹紧方式液压卡盘国产
6装刀方式卧式8工位中国台湾



SL3650T 规格及技术参数 Specifications / Technical Parameters━━

项目单位SL3650T


工作范围

床身上最大回转直径mm500
托板上最大回转直径mm300
最大车削长度mm500




主轴

主轴通孔直径mm65
主轴拉杆通孔直径mm50
主轴转速r/min30-4500
主电机功率kw11/15(主伺服)
主轴头型式A2-6


行程

X轴行程mm210
Z轴行程mm550


快移

X轴快速移动

m/min

30
Z轴快速移动

m/min

30
刀具装刀方式卧式8工位
刀具尺寸mm25×25


其它

夹紧方式液压卡盘
卡盘直径8寸
水泵功率v/w380/90


尺寸重量

机床重量(约)kg3400
机床外形尺寸(长宽高)mm2700x1890x1945




精度

精度标准GB/T16462-2007
X轴定位精度mm0.008
Z轴定位精度mm0.008
X轴重复定位精度mm0.004
Z轴重复定位精度mm0.004
